Um carrinho dobrável para exterior pode parecer simples quando visto como um produto acabado. Por trás dessa aparência simples, porém, diversas partes móveis precisam trabalhar juntas. A estrutura abre e fecha, certas seções se movem umas em relação às outras e alguns componentes precisam girar enquanto permanecem posicionados corretamente.
Os rolos podem desempenhar um papel importante nestes mecanismos. Dependendo do projeto, eles podem suportar movimento, guiar uma seção móvel ou trabalhar em conjunto com um rolamento e eixo como parte de um conjunto giratório compacto.
Isto faz com que o projeto do rolo seja uma consideração mecânica e não simplesmente uma questão de escolha de uma roda. A estrutura circundante, a disposição dos rolamentos, o método de montagem, a superfície de contato e o caminho de dobramento têm uma relação direta com o funcionamento do rolo.
Para os fabricantes que desenvolvem equipamentos dobráveis para uso externo, compreender essa relação pode facilitar o desenvolvimento de componentes e ajudar a evitar problemas durante a montagem e os testes.
Onde os rolos são usados em mecanismos de dobramento?
A posição exata de um rolo depende da estrutura do produto.

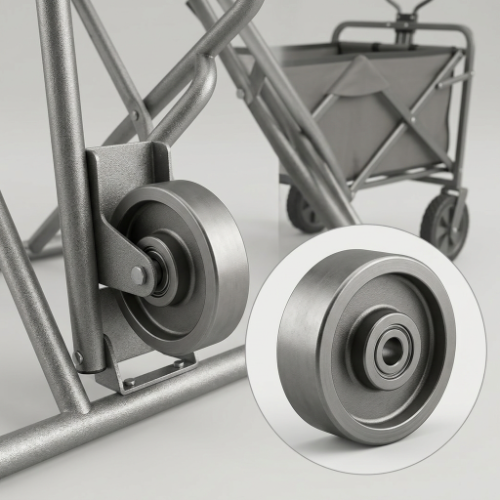

Em um carrinho dobrável para exterior, um rolo pode ser incorporado em um ponto de suporte móvel, estrutura de guia ou conjunto giratório. Ele pode ser conectado a um eixo e rolamento, instalado dentro de um suporte ou posicionado contra outro componente que necessite de movimento controlado.
Uma montagem básica de rolos pode envolver:
- Corpo do rolo
- Rolamento
- Eixo ou eixo
- Suporte de montagem
- Quadro móvel
- Superfície de contato ou guia
Cada parte tem sua função, mas as partes precisam trabalhar juntas.
Por exemplo, o corpo do rolo determina como ele entra em contato com a superfície de contato. O rolamento suporta a rotação. O eixo mantém o componente rotativo na posição, enquanto o suporte conecta o conjunto ao mecanismo maior.
Alterar uma parte pode afetar as outras.
É por isso que um rolo não deve ser avaliado apenas olhando para a sua forma exterior.
O que um rolo faz dentro do mecanismo?
Não existe uma função única para cada rolo.
A sua função depende do local onde está instalado e do tipo de movimento que o mecanismo exige.
Movimento de Apoio
Um rolo pode fornecer contato rolante entre duas partes que precisam se mover uma em relação à outra.
Comparado com o contato deslizante direto, o contato rolante pode alterar a forma como a resistência é tratada dentro da montagem. Isto pode ser útil quando um movimento é repetido regularmente.
Guiando uma seção móvel
Um rolo também pode ajudar a manter um componente em movimento no caminho pretendido.
Este tipo de arranjo pode ser encontrado onde uma seção de estrutura, peça de suporte ou outro elemento estrutural precisa se mover enquanto permanece alinhado com uma superfície guia.
Manter contato controlado
Em alguns mecanismos, o rolo mantém dois componentes em contato controlado à medida que a estrutura muda de posição.
A forma do rolo e a sua posição de montagem tornam-se então importantes. Se um deles for inadequado, o contato poderá tornar-se irregular durante o movimento.
Trabalhando como parte de uma montagem rotativa
Quando combinado com um rolamento e um eixo, um rolo torna-se parte de um conjunto rotativo completo.
O rolo externo é visível, mas o arranjo interno do rolamento é igualmente importante para o desempenho do componente.
Por que o rolamento é importante?
Um rolo e um rolamento geralmente estão intimamente conectados.
O rolo fornece a estrutura giratória externa, enquanto o rolamento permite a rotação controlada em torno do eixo ou eixo. O ajuste entre essas peças precisa corresponder ao espaço de instalação disponível e ao movimento do mecanismo.
Vários fatores podem precisar ser revisados:
- Rolamento position
- Arranjo do eixo
- Espaço disponível
- Estrutura de rolo
- Método de montagem
- Movimento esperado
- Ambiente operacional
Isto é particularmente importante em mecanismos de dobramento compactos.
Pode haver muito pouco espaço ao redor do conjunto de rolos, de modo que o rolamento não pode simplesmente ser selecionado depois de todo o resto já ter sido projetado.
Uma abordagem mais prática é considerar o rolo e o rolamento juntos durante o estágio inicial de desenvolvimento.
Como o perfil do rolo afeta o movimento?
A forma externa de um rolo determina como ele interage com a superfície ao seu redor.
Um rolo com uma área de contato relativamente plana se comporta de maneira diferente de um rolo projetado com uma ranhura, borda ou outro perfil moldado.
O perfil pode influenciar:
- Posição de contato
- Orientação
- Estabilidade
- Direção do movimento
- Interação de superfície
- Liberação disponível
Para um mecanismo dobrável, o perfil correto depende do que o rolo está realmente fazendo.
Se estiver apoiando uma seção móvel, sua superfície de contato precisa corresponder a esse movimento. Se estiver seguindo uma guia, o perfil pode precisar funcionar com a estrutura da guia.
É por isso que simplesmente substituir um rolo por outro de aparência semelhante pode, às vezes, criar problemas inesperados.
O que acontece com o rolo quando a estrutura dobra?
A ação dobrável é uma parte importante do design.
Quando o carrinho está aberto, o rolo pode ter bastante espaço ao seu redor. À medida que a estrutura começa a dobrar, a posição do rolo muda em relação aos componentes próximos.
Pode aproximar-se de:
- Tubos de estrutura
- Dobradiças
- Colchetes
- Eixos
- Braços de apoio
- Outros componentes móveis
O rolo necessita, portanto, de espaço suficiente durante todo o movimento.
Verificar apenas a posição aberta não é suficiente.
Um componente que se encaixe corretamente durante a operação normal poderá tocar outra peça quando a estrutura estiver parcialmente dobrada. Em alguns casos, mesmo uma pequena interferência pode afetar a ação de dobramento.
Por esta razão, o rolo deve ser verificado enquanto o mecanismo se move em todo o seu percurso operacional.
O ambiente externo é importante?
Sim, especialmente quando o rolo está exposto ao ambiente circundante.
O equipamento externo pode encontrar poeira, sujeira, umidade, grama, partículas soltas e mudanças nas condições climáticas. O nível real de exposição depende de como e onde o carrinho é usado.
O conjunto de rolos pode, portanto, precisar ser considerado em relação a:
- Umidade
- Poeira e sujeira
- Contaminação de superfície
- Limpeza
- Condições de armazenamento
- Frequência de movimento
Um rolo usado em um ambiente relativamente limpo pode ter requisitos diferentes de um rolo exposto regularmente em caminhos de jardim ou outras superfícies externas.
O mesmo se aplica ao arranjo de rolamentos.
Quando o rolo e o rolamento são tratados como um conjunto completo, as condições ambientais podem ser consideradas mais cedo no processo de projeto.
Como o método de montagem afeta o rolo?
Um rolo precisa de uma conexão estável com a estrutura circundante.
O método de montagem determina onde o rolo fica, como ele gira e como as forças são transferidas para a estrutura.
Um colchete estreito pode restringir o espaço disponível. Uma posição específica do eixo pode exigir um determinado arranjo de rolamentos. Uma junta dobrável também pode limitar a forma como o rolo pode ser instalado.
Isto significa que os fabricantes devem rever a estrutura de montagem antes de decidirem por um componente padrão.
Informações úteis podem incluir:
- Local de montagem
- Estrutura de suporte
- Posição do eixo
- Liberação disponível
- Superfície de contato
- Direção do movimento
- Caminho dobrável
Esses detalhes podem ajudar a determinar se um rolete existente caberá no mecanismo ou se um projeto modificado deve ser considerado.
Por que o rolo e a estrutura devem ser desenvolvidos juntos?
É tentador selecionar primeiro um rolo e depois trabalhar na estrutura circundante.
Essa abordagem pode tornar-se difícil quando o mecanismo é compacto.
Uma alteração na estrutura pode alterar o espaço disponível do rolo. Mover o suporte pode afetar a posição do eixo. Alterar o ângulo de dobramento pode aproximar o rolo de outro componente.
O relacionamento funciona em ambas as direções.
Um rolo pode influenciar o design da estrutura, enquanto a estrutura pode impor limitações ao rolo.
Para o desenvolvimento OEM, muitas vezes é mais prático considerar esses componentes juntos desde o início.
Isto é especialmente útil quando o produto tem uma estrutura dobrável incomum ou espaço de instalação limitado.
Quando vale a pena considerar um rolo personalizado?
Um rolo padrão pode ser adequado quando seu perfil, disposição de rolamentos e estrutura de montagem já correspondem à aplicação.
Mas alguns mecanismos não oferecem essa flexibilidade.
Um rolo personalizado pode ser considerado quando o fabricante precisa contornar:
- Espaço de instalação limitado
- Uma estrutura de montagem incomum
- Um arranjo de eixo específico
- Um perfil de contato específico
- Requisitos de rolamento existentes
- Folga dobrável
- Uma estrutura de guia não padrão
A personalização nem sempre significa redesenhar todo o componente.
Dependendo da aplicação, o desenvolvimento pode se concentrar no corpo do rolo, na seção de montagem, no arranjo de rolamentos ou em outra parte do conjunto.
O ponto importante é que o componente seja desenvolvido em torno dos requisitos mecânicos reais.
Que informações devem ser fornecidas para o desenvolvimento personalizado?
Uma descrição clara do aplicativo pode facilitar muito a comunicação.
Os fabricantes podem fornecer:
Desenhos de produtos
Os desenhos ajudam a mostrar a área de instalação disponível e a relação entre o rolo e os componentes adjacentes.
Amostras Existentes
Caso já esteja sendo utilizado um rolo, o envio de uma amostra pode facilitar o entendimento de sua estrutura e método de instalação.
Fotos
Fotos of the complete mechanism can show details that may not be obvious from a basic drawing.
Informações de movimento
O fornecedor deve compreender como o rolo se move durante a operação normal e a dobra.
Requisitos de rolamento
Se já existir um arranjo de rolamento específico, ele deverá ser incluído na discussão.
Condições Ambientais
Informações sobre exposição externa, poeira, umidade e condições gerais de trabalho também podem ajudar a orientar o projeto do componente.
Quanto mais completas as informações, menos suposições serão necessárias durante o desenvolvimento.
Por que o teste de amostra é importante?
Um rolo pode parecer adequado em um desenho, mas se comportar de maneira diferente depois de instalado.
A montagem real introduz fatores que são difíceis de avaliar apenas pelo componente.
O rolo interage com:
- Rolamento
- Eixo
- Suporte
- Quadro
- Superfície guia
- Outras peças móveis
O mecanismo de dobramento acrescenta outra variável porque a posição relativa destas peças muda durante a operação.
Testes de amostra podem ajudar a identificar problemas como:
- Folga insuficiente
- Contato inesperado
- Mau alinhamento
- Movimento irregular
- Resistência excessiva
- Montagem incompatível
Testar a montagem real dá aos fabricantes a oportunidade de fazer ajustes antes de passar para uma produção maior.
O que deve ser verificado durante o teste?
O teste deve ir além de simplesmente verificar se o rolo gira.
Uma revisão prática pode incluir várias etapas.
Verifique a posição normal
Certifique-se de que o rolo esteja devidamente assentado e alinhado quando o carrinho estiver aberto.
Verifique o movimento de dobramento
Mova a estrutura por todo o seu caminho de dobramento e observe se há interferências.
Verifique a área de montagem
Procure movimento entre o rolo, o eixo, o rolamento e o suporte.
Verifique diferentes superfícies
Se o produto se destinar a utilização no exterior, os testes em superfícies representativas podem fornecer informações mais úteis do que os testes apenas num piso de oficina liso.
Verifique o movimento repetido
A abertura, o fechamento e o movimento repetidos podem revelar problemas que podem não aparecer durante um breve teste inicial.
O objetivo do teste não é apenas confirmar se o rolo funciona. É para confirmar que a montagem completa funciona conforme planejado.
Um rolo pode ser personalizado em torno de um rolamento existente?
Em algumas aplicações, o arranjo de rolamentos existente já pode ser determinado pelo projeto do produto.
Isso pode impor requisitos específicos ao corpo do rolo.
Em vez de alterar todo o conjunto, o rolo pode ser potencialmente desenvolvido em torno do rolamento existente e da estrutura de montagem, dependendo dos requisitos mecânicos.
Esse tipo de abordagem pode ser útil quando um fabricante já possui um projeto de estrutura ou eixo estabelecido, mas precisa de um rolo com perfil externo ou arranjo de instalação diferente.
A viabilidade depende da estrutura real, portanto desenhos ou amostras são úteis durante a discussão inicial.
O que diferencia o desenvolvimento de rolos não padronizados?
Um componente padrão geralmente é projetado em torno de aplicativos comuns.
Um componente não padronizado começa com os requisitos de um mecanismo específico.
Isso pode envolver mais comunicação durante o desenvolvimento porque o fabricante precisa compreender:
- Como o componente é instalado
- O que entra em contato
- Como isso se move
- Que espaço está disponível
- Qual arranjo de rolamento é necessário
- Quais condições ambientais estão envolvidas
O processo de desenvolvimento pode incluir revisão de desenhos, produção de amostras, testes e ajustes antes que o componente final seja confirmado.
Para fabricantes com uma estrutura dobrável incomum, isso pode proporcionar mais flexibilidade do que tentar adaptar todo o produto em torno de um componente existente.
Como os fabricantes podem simplificar o desenvolvimento dos rolos?
Algumas etapas simples podem tornar o processo mais eficiente.
Comece com o mecanismo.
Não comece perguntando qual rolo está disponível. Primeiro identifique o que o rolo precisa fazer.
Em seguida, revise a área de instalação, o caminho de movimento, a disposição dos rolamentos e as condições ambientais.
Depois disso, determine se um componente padrão é adequado.
Caso contrário, as informações já coletadas podem ser utilizadas como base para um design personalizado.
Uma sequência prática de desenvolvimento é:
- Defina a função do rolo.
- Revise o mecanismo completo.
- Verifique a área de montagem.
- Identifique o arranjo do rolamento e do eixo.
- Revise o movimento de dobramento.
- Considere o ambiente de trabalho.
- Avalie um componente padrão.
- Desenvolva um design personalizado, se necessário.
- Teste a montagem completa.
- Confirme a estrutura final antes da produção.
Isso mantém o processo de desenvolvimento focado na aplicação real.
Trabalhando com um fabricante de rolamentos e rolos
Para os fabricantes que desenvolvem equipamentos dobráveis para exteriores, o desenvolvimento de componentes pode envolver mais do que selecionar uma peça existente de um catálogo.
(HUNE) é especializada em rolamentos em miniatura e médios, rolamentos não padronizados, sistemas de polias e rolamentos personalizados e componentes relacionados a rolos para diferentes aplicações mecânicas.
Para um mecanismo dobrável, a discussão do desenvolvimento pode se concentrar na relação entre o rolo, o rolamento, o eixo, a estrutura de montagem e a estrutura circundante. Desenhos, amostras e informações de aplicação podem ajudar a estabelecer o que o componente precisa alcançar antes que o projeto seja finalizado.
Esta abordagem é particularmente relevante quando o mecanismo tem espaço limitado ou não corresponde a um arranjo de componentes convencional.
Uma lista de verificação prática para mecanismos de dobramento
Antes de aprovar um conjunto de rolos, os fabricantes podem revisar o seguinte:
- Qual é a função real do rolo?
- Com qual superfície ou componente ele entra em contato?
- Como ele se move durante a operação?
- Como sua posição muda quando o quadro é dobrado?
- Existe folga suficiente durante todo o movimento?
- O rolamento se ajusta ao conjunto pretendido?
- A disposição do eixo é adequada?
- A estrutura de montagem fornece suporte adequado?
- O rolo encontrará poeira ou umidade externa?
- A montagem completa foi testada?
- Um componente personalizado tornaria o mecanismo mais fácil de desenvolver?
Estas questões mantêm a atenção no sistema mecânico completo em vez de em um componente isolado.
Os rolos podem ser pequenos em comparação com a estrutura de um carrinho dobrável para exterior, mas a sua função pode estar intimamente ligada ao movimento de todo o mecanismo.
O perfil do rolo determina como ele entra em contato com a superfície. O rolamento suporta a rotação. O eixo e o suporte mantêm o conjunto na posição. A estrutura controla como o componente se move, principalmente quando o carrinho está dobrado.
As condições externas acrescentam outra consideração.
Para os fabricantes, o ponto de partida útil é, portanto, o próprio mecanismo. Uma vez compreendido o movimento, a estrutura de montagem, a disposição dos rolamentos, a folga e o ambiente de trabalho, fica muito mais fácil decidir se um rolo padrão é adequado ou se um componente personalizado deve ser desenvolvido.
Em aplicações onde o espaço é limitado ou a estrutura dobrável é incomum, trabalhar com um fabricante que possa desenvolver componentes de rolos e rolamentos em torno do mecanismo real pode tornar o processo de projeto mais flexível e mais fácil de testar.
