As rodas-guia e os roletes da esteira podem parecer quase idênticos quando estão em uma bancada de trabalho. Ambos são redondos. Ambos podem conter rolamentos. Ambos podem correr contra um trilho, perfil ou outra superfície móvel.
É aí que começa a confusão.
Numa máquina real, estes dois componentes podem ter funções bastante diferentes. Uma roda guia é freqüentemente usada para manter uma peça móvel no curso, enquanto um rolo de esteira pode ser projetado para percorrer uma trilha definida enquanto transporta ou transfere parte da carga de trabalho. Em alguns equipamentos, um componente pode até desempenhar ambas as funções.
Então, qual é a diferença prática entre uma roda guia e um rolo de esteira?
A resposta se resume menos ao nome impresso na página do produto e mais à forma como a roda interage com a máquina ao seu redor.

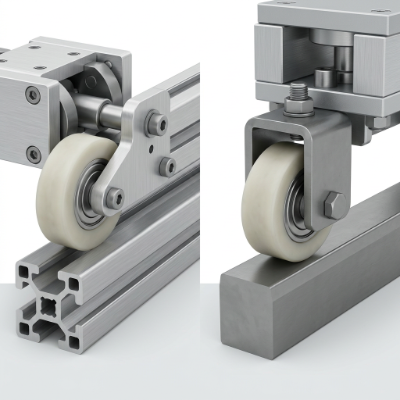

Visão geral da roda guia versus rolo de esteira
Antes de examinar os detalhes, é útil separar as funções básicas.
| Consideração | Roda Guia | Rolo de trilha |
|---|---|---|
| Papel principal | Ajuda a controlar o movimento ou alinhamento | Corre ao longo de um trilho ou trilho definido |
| Contato | Pode entrar em contato com um trilho, painel, borda ou perfil | Geralmente projetado em torno de uma superfície de pista específica |
| Função de carga | Pode guiar, estabilizar ou transportar parte de uma carga | Muitas vezes combina movimento de rolamento com transferência de carga |
| Estrutura típica | Roda, rolamento, eixo ou arranjo de montagem | Corpo do rolo, rolamento, pino, eixo ou estrutura de montagem |
| Perfil | Plano, ranhurado, flangeado ou personalizado | Frequentemente combinado com um perfil de trilha ou câmera |
| Foco no design | Controle e alinhamento de movimento | Rastreie contato, movimento de rolamento e transferência de carga |
Estas são distinções gerais, em vez de definições estritas do setor. Os fabricantes de máquinas costumam usar os termos de maneira diferente, e um componente descrito como roda guia em uma aplicação pode ser chamado de rolo de esteira em outra.
A questão importante é: o que a roda realmente faz dentro do mecanismo?
O que uma roda guia faz?
Uma roda guia preocupa-se principalmente com a direção.
Imagine um painel móvel viajando ao longo de uma moldura. Sem alguma forma de orientação, o painel pode mover-se lateralmente, roçar na estrutura circundante ou desviar-se gradualmente do caminho pretendido.
Uma roda guia ajuda a controlar esse movimento.
Pode correr ao longo de um trilho, dentro de um canal, contra uma superfície lateral ou ao longo de outra parte da máquina. Dependendo do design, também pode suportar parte da seção móvel.
Orientação nem sempre significa suporte de carga
Esta é uma distinção fácil de perder.
Algumas rodas guia mantêm principalmente um conjunto móvel alinhado. Eles não estão necessariamente carregando todo o peso dessa assembleia.
Por exemplo, uma carruagem em movimento pode ter rodas separadas que suportam o seu peso e rodas menores que a mantêm centrada na pista. Ambos são componentes rolantes, mas suas responsabilidades mecânicas são diferentes.
Essa diferença afeta como a roda deve ser projetada.
Uma roda utilizada principalmente para orientação lateral pode ter requisitos diferentes daquela que se espera que suporte uma parte substancial da estrutura móvel.
Então o que é um rolo de esteira?
Um rolete de esteira geralmente é projetado em torno de um caminho de rolamento definido.
O trilho pode ser um trilho, um came, um perfil de guia ou uma superfície com formato especial. O rolo segue esse caminho conforme a máquina se move.
Em muitos projetos, o rolo também transfere carga entre o conjunto móvel e a esteira. Isso significa que a superfície de contato, o arranjo do rolamento, a estrutura de montagem e o perfil do rolo ficam intimamente conectados.
Um rolo de esteira não é, portanto, simplesmente uma roda que toca um trilho.
A pista faz parte do design.
Se a pista tiver um formato específico, o rolo precisará trabalhar com esse formato. Se o rolo for montado através de um pino ou eixo, a estrutura circundante também precisará acomodar essa conexão.
A verdadeira diferença geralmente aparece na superfície de contato
Se você tiver duas rodas parecidas, observe o que elas tocam.
Isso geralmente diz mais do que o nome do produto.
Uma roda guia pode correr contra a lateral de um perfil para impedir que um carro se mova lateralmente. Outro pode ficar em uma ranhura e ajudar a manter uma seção móvel centralizada.
Um rolete de esteira, por outro lado, geralmente é projetado para seguir uma superfície de esteira definida. O seu perfil exterior pode ser moldado especificamente para essa interface.

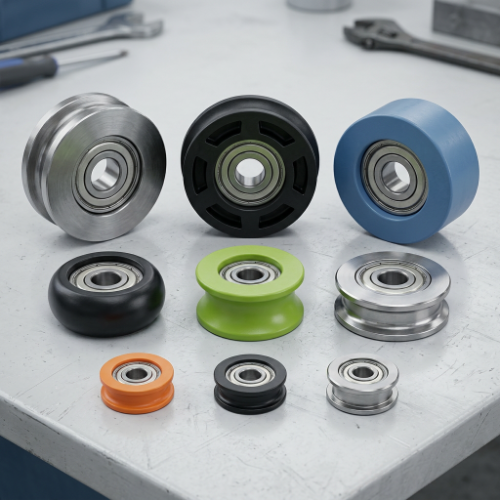

Arranjos de contato comuns
Diversos arranjos podem aparecer em equipamentos industriais:
- Roda plana contra uma superfície plana
- Roda ranhurada em torno de um trilho ou perfil adequado
- Roda flangeada ao lado de uma pista
- Roda convexa ou côncava contra uma superfície correspondente
- Rolo seguindo um came ou trilha formada
- Perfil de roda personalizado para um mecanismo especializado
O formato da roda não deve ser selecionado independentemente da superfície de contato.
Uma ranhura que parece adequada em um catálogo pode não funcionar com um trilho real se a relação de contato for diferente.
Um exemplo simples: uma carruagem, vários trabalhos
Considere um pequeno carrinho industrial movendo-se ao longo de uma estrutura.
A carruagem precisa viajar para frente e para trás. Ele também precisa permanecer centrado e evitar levantar ou deslocar lateralmente.
A máquina pode utilizar vários componentes rolantes.
Um grupo transporta o carro em sua direção principal de deslocamento. Outro grupo fornece orientação lateral. Um terceiro ponto de contato pode impedir o movimento excessivo para longe da pista.
Todos esses componentes rolam, mas não executam necessariamente o mesmo trabalho.
É por isso que substituir todas as rodas por outras do mesmo tipo pode criar problemas.
O papel mecânico importa mais do que o fato de serem todos redondos.
Onde os rolamentos se encaixam na diferença
Os rolamentos são outro motivo pelo qual as rodas-guia e os roletes da esteira podem parecer semelhantes e se comportar de maneira diferente.
Um rolamento permite que a roda ou rolo gire em torno de seu eixo ou ponto de montagem. Mas o rolamento não determina toda a função do componente.
A roda externa ainda precisa fazer contato adequado com a pista ou superfície guia.
Uma maneira útil de pensar sobre a montagem é:
- Rolamento: Suporta rotação
- Perfil da roda: gerencia contato
- Eixo ou montagem: Conecta o componente à máquina
- Superfície de pista ou guia: Define o caminho de corrida
Se uma parte desse relacionamento estiver errada, mudar outra parte pode não resolver o problema.
Por exemplo, um rolamento pode girar livremente enquanto a roda ainda roça em uma pista inadequada.
A direção da carga pode alterar o design
Uma roda pode parecer simples vista de fora, mas as forças dentro da máquina podem chegar de várias direções.
Dependendo do equipamento, o rolo pode apresentar:
- Carregamento radial
- Carregamento lateral
- Força axial
- Mudança de força durante o movimento
- Vibração
- Impacto intermitente
- Carregamento combinado
Uma roda guia que controla principalmente o movimento lateral pode ter requisitos mecânicos diferentes de um rolo de esteira que transporta um carro em movimento.
Esta é uma das razões pelas quais a seleção do rolo industrial deve começar com a aplicação e não com o diâmetro externo ou a aparência da roda.
Por que o formato do rastreamento é tão importante
A esteira e o rolo formam um par funcional.
Suponha que uma pista tenha uma superfície curva. Uma roda plana criará uma condição de contato diferente de uma roda projetada para corresponder a essa curva.
Da mesma forma, uma roda ranhurada precisa de uma esteira compatível. Se a ranhura estiver muito frouxa, a roda poderá apresentar movimentos laterais indesejados. Se o contacto for demasiado restritivo, o movimento pode tornar-se difícil.
O mesmo princípio se aplica a equipamentos industriais personalizados.
Pense em todo o caminho de corrida
Não inspecione apenas a seção reta.
Verifique o que acontece quando o rolo:
- Começa a se mover.
- Atinge viagens normais.
- Muda de direção.
- Passa por uma junta ou transição.
- Entra em uma seção curva.
- Pára sob carga.
Uma roda que se comporta bem em uma seção pode reagir de maneira diferente quando a geometria muda.
Para fabricantes de equipamentos, isto é particularmente útil durante testes de protótipos.
Roda guia ou rolo de esteira: de qual sua máquina precisa?
1. O componente controla principalmente o alinhamento?
Se o objetivo principal for evitar que um painel, carro, correia, cabo ou outra seção móvel se desloque, uma roda guia pode descrever a função com mais precisão.
2. A roda corre diretamente ao longo de uma pista definida?
Se o rolo seguir um trilho, came ou trajetória de rolamento formada como parte do movimento da máquina, um rolo de esteira pode ser a descrição mais útil.
3. Transporta parte da carga?
Se a roda transferir uma parte significativa da carga do conjunto móvel para o trilho, isso deverá ser incluído na discussão do projeto.
4. O perfil corresponde à pista?
Uma ranhura, flange ou perfil curvo especializado sugere que a roda e a superfície de rolamento devem ser consideradas como uma única interface.
5. O componente faz parte de um mecanismo personalizado?
Se a máquina existente tiver um eixo especial, suporte, área de instalação limitada ou perfil de esteira incomum, uma descrição padrão do catálogo pode não contar toda a história.
O que deve ser incluído em uma consulta de rolo?
Ao adquirir uma roda guia ou rolo de esteira para equipamentos industriais, uma breve descrição da aplicação é muito mais útil do que apenas o nome do produto.
Um fornecedor ou equipe de engenharia geralmente precisará compreender diversas partes do mecanismo.
| Informação | Por que isso ajuda |
|---|---|
| Aplicação de máquina | Mostra a função real do componente |
| Superfície de corrida | Define a relação roda-pista |
| Perfil da roda | Ajuda a estabelecer a geometria do contato |
| Método de montagem | Mostra como o componente se conecta à máquina |
| Direção de carga | Ajuda a entender a transferência de força |
| Padrão de movimento | Indica como o rolo funciona |
| Ambiente material | Suporta seleção de materiais |
| Espaço disponível | Ajuda a evitar interferências durante a instalação |
| Amostra existente | Útil ao desenvolver um substituto |
| Desenho ou foto | Torna a montagem mais fácil de entender |
Uma amostra existente pode ser particularmente útil quando a máquina já está em produção.
Mesmo que o componente original esteja desgastado, a sua disposição de montagem e perfil de contacto podem fornecer pistas úteis.
Um rolo pode funcionar tanto como roda guia quanto como rolo de esteira?
Sim, dependendo do design da máquina.
Os termos não são mutuamente exclusivos.
Um rolo pode guiar um conjunto em movimento e ao mesmo tempo transportar parte de sua carga. Em outro projeto, uma roda pode seguir uma trilha e principalmente fornecer posicionamento.
Essa sobreposição é um dos motivos pelos quais a terminologia pode se tornar confusa na compra de componentes.
Para equipamentos personalizados, muitas vezes é melhor descrever a função diretamente.
Por exemplo:
"O rolo segue um trilho e sustenta o carro."
Ou:
"A roda mantém o painel alinhado com a guia lateral."
Esse tipo de descrição fornece à equipe de engenharia informações muito mais úteis do que simplesmente dizer: “Preciso de uma roda guia”.
Quando a personalização se torna parte da solução
Nem todas as máquinas podem usar uma roda padrão.
O problema pode não ser a roda em si. Pode ser a combinação de roda, rolamento, eixo, suporte, trilho e espaço disponível.
Um rolo personalizado pode ser considerado quando o equipamento possui:
- Um perfil de corrida fora do padrão
- Uma ranhura ou flange especial
- Espaço de montagem limitado
- Um arranjo de eixo específico
- Uma posição de rolamento específica
- Um requisito de material especial
- Uma combinação de funções de orientação e suporte de carga
A personalização não significa necessariamente redesenhar todo o mecanismo.
Às vezes a mudança se limita ao perfil da roda. Em outro projeto, o arranjo de rolamentos ou a conexão de montagem pode precisar ser alterado.
O ponto de partida deve ser sempre a máquina.
Uma maneira melhor de comparar os dois
Se você estiver comparando rodas-guia e rolos de esteira para um novo projeto, tente descrevê-los em termos de função e não de categoria.
| Pergunta | O que descobrir |
|---|---|
| O que se move? | Painel, carro, correia, cabo, material ou outro conjunto |
| O que permanece fixo? | Trilho, estrutura, perfil, guia ou trilho |
| Onde ocorre o contato? | Superfície superior, inferior, lateral, ranhura ou múltiplas superfícies |
| O que a roda controla? | Direção, alinhamento, carga ou uma combinação |
| Como é montado? | Eixo, pino, suporte, alojamento ou estrutura integrada |
| O que acontece durante o movimento? | Curso reto, reversão, curvas, vibração ou mudança de carga |
Uma vez que essas respostas sejam claras, a diferença entre uma roda guia e um rolo de esteira torna-se muito mais fácil de entender.
Perguntas frequentes
Rodas-guia e rolos de esteira são a mesma coisa?
Nem sempre. Ambos são componentes rolantes, mas suas funções podem ser diferentes. Uma roda guia pode controlar principalmente o alinhamento, enquanto um rolo de esteira geralmente segue uma trilha definida e também pode transferir parte da carga de trabalho.
Uma roda guia pode transportar uma carga?
Sim. Uma roda guia pode suportar alguma carga dependendo do projeto da máquina. No entanto, sua função de carga real deve ser confirmada pelo mecanismo completo, e não assumida pelo nome.
O formato da pista afeta a seleção do rolete?
Sim. A pista determina como a roda entra em contato com a máquina. Superfícies de rolamento planas, ranhuradas, curvas, flangeadas e fechadas podem exigir diferentes perfis de rodas e arranjos de montagem.
Por que o rolamento é importante?
O rolamento suporta a rotação da roda em torno do seu ponto de montagem. Seu ajuste, posição e relação com o eixo e a roda podem afetar o funcionamento do conjunto completo.
Uma roda guia personalizada também pode ser usada como rolo de esteira?
Pode, dependendo do seu design e condições de trabalho. Se o componente precisar orientar o movimento enquanto também transporta ou transfere carga através de um trilho, essas funções devem ser consideradas em conjunto durante o desenvolvimento.
A diferença entre uma roda guia e um rolo de esteira nem sempre é óbvia quando vista de fora. Ambos podem usar corpos de roda, rolamentos, eixos e materiais semelhantes.
A distinção mais clara vem do trabalho que cada componente executa.
Uma roda guia geralmente se preocupa em manter o movimento controlado e alinhado. Um rolo de esteira geralmente é projetado em torno de um caminho de rolamento definido e também pode suportar ou transferir carga através dessa pista.
Mas as máquinas reais nem sempre são tão organizadas. Um rolo pode executar várias funções ao mesmo tempo.
Para projetistas de equipamentos e equipes de compras, a abordagem prática é descrever a situação de trabalho completa. Observe a pista, a superfície de contato, a direção do movimento, a carga, a estrutura de montagem, a disposição dos rolamentos, o espaço disponível e o ambiente operacional.
Uma vez compreendidos esses detalhes, o nome do produto se torna menos importante. O rolo pode então ser projetado de acordo com o que a máquina realmente precisa fazer.
