Um rolo-guia geralmente é trocado para manutenção de rotina e, às vezes, a correia ou o fio passam de repente de maneira diferente depois. Essa mudança geralmente remonta ao design do groove. É um daqueles detalhes que raramente são vistos duas vezes até que algo comece a balançar, escorregar ou desgastar-se de maneira irregular. Uma vez que a função real do groove fica clara, muitos desses problemas de linha deixam de parecer um mistério.
Por que o Groove é mais importante do que parece
O trabalho de um rolo guia parece simples: manter uma correia, cabo, corrente ou tira movendo-se em um caminho reto e controlado. A ranhura, ou seja, o canal cortado ou moldado na superfície do rolo, é o que realmente realiza o trabalho de orientação. A alteração do perfil da ranhura altera a área de contato que o rolo tem com o material em movimento, a firmeza com que mantém o material no lugar e a quantidade de atrito que se acumula durante a operação.
A ranhura funciona menos como um detalhe decorativo e mais como um mecanismo de direção. Uma ranhura muito rasa pode fazer com que a correia se desloque lateralmente sob carga. Um que esteja muito apertado pode agarrar com tanta firmeza que acelera o desgaste do rolo e da própria correia. Em algum lugar entre esses extremos geralmente é onde o sistema funciona melhor, e esse ponto de equilíbrio depende muito do aplicativo.
Conhecendo os perfis comuns do Groove
Nem todas as ranhuras são cortadas da mesma maneira e cada formato traz um conjunto diferente de compensações.

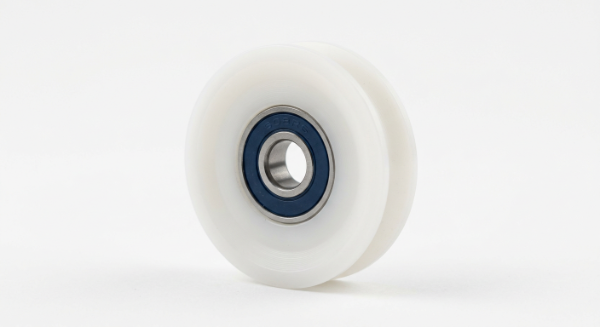

Ranhuras em forma de V
As ranhuras em V são comuns em rolos usados com correias redondas ou cabos de aço. Os lados angulados centralizam naturalmente a correia à medida que ela se acomoda no canal, o que ajuda a reduzir o movimento lateral. Esse efeito autocentrante é um dos motivos pelos quais as ranhuras em V aparecem com tanta frequência em linhas de embalagem e equipamentos leves de manuseio de materiais.
Ranhuras redondas e em forma de U
Canais arredondados ou em forma de U tendem a distribuir a pressão de contato de maneira mais uniforme pela correia ou superfície do cabo em comparação com um corte em V acentuado. Isso pode ser mais suave em materiais de correia mais macios, pois há menos pressão concentrada em um único ponto de contato. Os rolos guia de cabos e cabos de aço freqüentemente usam esse perfil porque ele embala o cabo sem prendê-lo.
Superfícies planas ou sem ranhuras
Alguns rolos ignoram totalmente a ranhura e repousam sobre uma superfície plana. Isso funciona bem para correias largas ou faixas planas onde a orientação lateral vem de outros componentes do sistema, como flanges laterais ou rolos de rastreamento separados. Sem ranhura, porém, o rolo depende inteiramente do alinhamento externo para evitar desvios.
Projetos multi-ranhuras e escalonados
Equipamentos que manuseiam vários fios ao mesmo tempo, como sistemas de alimentação multifios, podem usar rolos com ranhuras repetidas em toda a largura. O espaçamento e a consistência entre cada canal tornam-se importantes aqui, uma vez que o espaçamento desigual pode fazer com que um fio opere sob tensão diferente dos seus vizinhos.
Profundidade, largura e equilíbrio entre aderência e liberdade
A profundidade e a largura da ranhura trabalham juntas, e obter o equilíbrio certo é, na verdade, combinar a ranhura com o material que passa por ela.
- Sulcos rasos permitem uma liberação mais fácil da correia ou cabo, mas oferecem menos resistência ao movimento lateral.
- Sulcos mais profundos seguram o material com mais segurança, o que ajuda em ambientes de alta velocidade ou propensos a vibrações, mas pode aumentar o atrito e o acúmulo de calor ao longo do tempo.
- Sulcos estreitos adequa-se a cabos de menor diâmetro ou correias mais finas, reduzindo folgas desnecessárias.
- Ranhuras mais largas acomoda materiais mais grossos, mas pode permitir mais oscilação se o ajuste for muito frouxo.
Uma ranhura que não corresponda ao diâmetro da correia ou do cabo, mesmo que por uma pequena margem, muitas vezes aparece como padrões de desgaste irregulares muito antes de causar um problema operacional visível. É por isso que o dimensionamento da ranhura precisa ser confirmado com um fornecedor antes de um pedido ser recebido, e não após o aparecimento de problemas de instalação.
Emparelhamento de materiais: como funciona o formato do sulco com composto de rolo
A geometria da ranhura não opera isoladamente. O próprio material do rolo, seja um composto de náilon, poliuretano, revestido de borracha ou um núcleo de metal com uma camada externa de plástico, interage com o formato da ranhura para determinar o desempenho de todo o conjunto sob movimentos repetidos.
Um material mais macio combinado com uma ranhura profunda pode às vezes deformar-se ligeiramente sob pressão sustentada, alterando sutilmente o perfil original da ranhura ao longo de meses de uso. Um material mais duro mantém sua forma por mais tempo, mas pode transmitir mais vibração ou ruído, especialmente em ranhuras com ângulos internos agudos. Os fabricantes geralmente ajustam as bordas das ranhuras para serem ligeiramente arredondadas, em vez de com cantos vivos, especificamente para reduzir a concentração de tensão no material naquele ponto.
Distribuição de carga e pontos de tensão ocultos
Cada ranhura cria uma zona de contato, e essa zona é onde a carga é transferida entre o rolo e o que quer que esteja guiando. Uma ranhura mal combinada pode criar o que às vezes é chamado de ponto de aperto, uma área estreita onde a pressão se concentra em vez de se espalhar.
Com o tempo, os pontos de estrangulamento contribuem para alguns problemas recorrentes:
| Condição do sulco | Efeito comum no desempenho |
|---|---|
| Ranhura muito estreita para a largura da correia | Acúmulo de pressão localizada, desgaste superficial mais rápido |
| Ranhura muito rasa para o diâmetro do cabo | Estabilidade de rastreamento reduzida, maior desvio |
| Ângulos de ranhura internos nítidos | Maior concentração de tensão, possíveis fissuras ao longo do tempo |
| Profundidade do canal inconsistente na largura do rolo | Distribuição desigual de tensão, possível distorção |
| Perfil da ranhura incompatível com a seção transversal da correia | Excesso de atrito, calor elevado durante a operação |
Nenhum desses problemas tende a aparecer da noite para o dia. Eles são construídos gradualmente, e é por isso que a inspeção periódica da condição da ranhura, e não apenas do rolamento ou do eixo, continua sendo um hábito útil nas listas de verificação de manutenção.
Combinando o design do Groove com a aplicação
Diferentes indústrias tendem a diferentes perfis de canal simplesmente porque seus materiais e condições operacionais variam muito. Aqui está uma ideia geral de como isso acontece:
| Tipo de aplicativo | Preferência típica de groove | Raciocínio |
|---|---|---|
| Manuseio de fios e cabos | Sulco em forma de U ou redondo | Suporta seções transversais redondas sem beliscar |
| Embalagens e correias transportadoras | Ranhura em V ou plana com guias laterais | Suporte autocentrante ou de alinhamento externo |
| Sistemas de portas e portões deslizantes | Ranhura em V rasa | Curso lateral suave e de baixo atrito |
| Alimentação de fio multifilar | Multi-ranhuras, espaçadas uniformemente | Mantém fios individuais separados e alinhados |
| Processamento de têxteis e fibras | Ranhura arredondada, combinação de materiais mais suaves | Reduz a abrasão superficial em fios delicados |
Desgaste diário e como o formato do sulco acelera ou desacelera
O desgaste da ranhura é inevitável ao longo da vida útil de um rolo, mas sua taxa e padrão geralmente revelam se a escolha original da ranhura se adapta à aplicação.
Alguns sinais que vale a pena observar durante as verificações de rotina:
- Profundidade irregular da ranhura ao longo da largura do rolo, o que muitas vezes indica desalinhamento em algum lugar a montante
- Manchas brilhantes ou polidas dentro da ranhura, sugerindo atrito excessivo em pontos de contato específicos
- Correia ou cabo mais alto em um lado da ranhura do que no outro
- Aumento de ruído ou vibração durante a operação em comparação com quando o rolo foi instalado recentemente
- Pequenas fissuras formadas perto dos cantos afiados dos sulcos internos, especialmente em materiais de rolos mais duros
Captá-los antecipadamente geralmente significa uma simples troca de roletes, em vez de um reparo posterior maior envolvendo correias, cabos ou maquinário conectado.
Discutindo opções de ranhura com um fornecedor de rolos
Como os requisitos de canal variam muito de acordo com a aplicação, a conversa com um fornecedor tende a ser mais tranquila com solicitações específicas do que com solicitações gerais. Detalhes úteis normalmente incluem o diâmetro da correia ou do cabo, a velocidade operacional esperada, as condições ambientais, como faixa de temperatura ou exposição à umidade, e se o rolo funcionará continuamente ou em ciclos intermitentes.
Um fornecedor familiarizado com uma ampla variedade de perfis de canal geralmente pode analisar as compensações para uma determinada configuração, em vez de optar por um único formato padrão. Isso é especialmente útil na construção de equipamentos personalizados, onde as dimensões das ranhuras disponíveis no mercado nem sempre correspondem exatamente à correia ou ao cabo usado.
