Por que as rodas V da impressora 3D desenvolvem pontos planos

Rodas em V para impressora 3D são componentes pequenos, mas têm uma conexão direta com a forma como o carro da impressora se desloca ao longo de seu sistema de guia. Quando uma roda desenvolve uma seção plana, o carro pode não se mover mais com o mesmo padrão de rolamento durante todo o seu percurso. O resultado pode ser um impacto perceptível, resistência repetida, vibração ou um movimento irregular que se torna mais fácil de perceber durante a impressão.

Uma mancha plana geralmente não aparece sem motivo. Pode estar relacionado à firmeza com que a roda entra em contato com o trilho, ao tempo que a impressora permanece em uma posição, à condição da superfície de rolamento, ao material da roda, ao suporte do rolamento ou à forma como o carro foi montado.

Para usuários e fabricantes de equipamentos, entender o que acontece entre a roda e o trilho é mais útil do que simplesmente tratar uma roda danificada como peça de reposição.

O que realmente significa um ponto plano?

Uma roda em V normalmente tem uma superfície externa curva contínua que segue o perfil de seu trilho-guia. À medida que o carro se move, a roda gira e transfere o ponto de contato em torno de sua circunferência.

Um ponto plano muda esse relacionamento.

Em vez de manter uma superfície de contato arredondada, uma seção da roda fica levemente comprimida ou deformada. Quando essa seção atinge o trilho, a roda pode não rolar exatamente da mesma maneira que durante o resto de sua rotação.

A mudança pode ser pequena o suficiente para escapar de uma rápida inspeção visual. Em alguns casos, o problema fica mais fácil de perceber movendo o carro lentamente com a mão.

Por que a roda fica plana?

Existem várias causas possíveis e podem ocorrer juntas.

É por isso que a simples instalação de uma nova roda pode não resolver a situação subjacente se a mesma condição mecânica permanecer.

A conexão entre a pressão da roda e pontos planos

Uma das maneiras mais fáceis de entender os pontos planos é pensar na pressão de contato.

Uma roda em V precisa de contato suficiente com o trilho para manter o carro estável. Ao mesmo tempo, a pressão excessiva pode causar tensão desnecessária na roda.

Se o ajuste for muito apertado, a roda poderá ser pressionada firmemente contra o trilho mesmo quando o carro não estiver em movimento. O material externo é então submetido a compressão contínua.

Para uma roda feita de polímero de engenharia, a compressão prolongada pode alterar gradualmente o formato da área de contato.

A impressora não precisa estar funcionando

Este é um detalhe importante.

Uma roda pode desenvolver uma área plana enquanto a impressora está parada.

Se um carro permanecer na mesma posição por um longo período, a mesma parte da roda permanecerá contra o trilho. O efeito torna-se mais relevante quando a força de contacto é superior ao necessário.

Quando a máquina começa a se mover novamente, aquela seção deformada passa repetidamente pelo ponto de contato.

Isso pode criar a sensação familiar de uma pequena saliência ou entalhe durante o movimento manual.

Por que a posição de estacionamento é importante?

Pense em uma impressora que permanece sem uso por um longo período.

O carro permanece próximo a uma área do chassi e as rodas permanecem na mesma posição de rotação. Nada parece estar acontecendo porque a máquina está desligada.

Mecanicamente, porém, as rodas ainda sustentam o carro.

Se a pressão de contato for excessiva, a carga estacionária concentra-se na mesma parte de cada roda. Com o tempo, isso pode contribuir para a deformação localizada.

Isto não significa que todas as impressoras estacionadas desenvolverão pontos planos. A construção da roda, o material, a força de contato, a temperatura, o alinhamento da máquina e as condições de armazenamento influenciam o resultado.

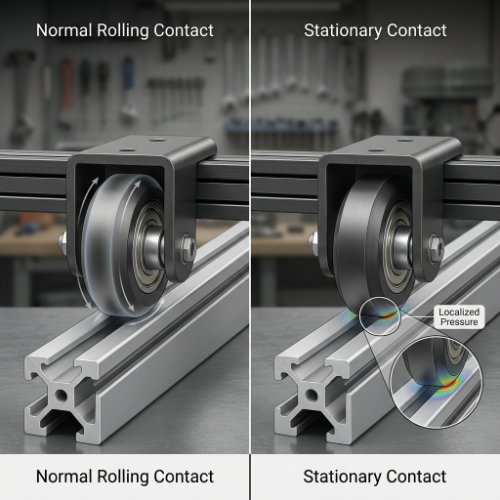

O movimento muda o ponto de contato

Durante a operação normal, a roda gira e diferentes seções de sua circunferência encontram o trilho.

Isso espalha o contato ao redor da roda.

Quando a impressora permanece parada, essa redistribuição não ocorre. Uma pequena seção permanece sob carga.

Esse é um dos motivos pelos quais uma impressora que parece suave quando usada regularmente pode desenvolver um entalhe perceptível após ficar sem uso por um longo período.

O ajuste incorreto poderia ser a causa real?

Sim.

A roda deve manter contato adequado com a superfície guia sem criar resistência desnecessária.

Se o ajuste estiver muito frouxo, o carro poderá apresentar folga indesejada. Se estiver muito apertado, a roda poderá sofrer pressão excessiva e o carro poderá exigir mais força para se mover.

Nenhuma das condições é desejável.

Uma verificação mecânica simples

Com a impressora desligada com segurança e o eixo relevante livre para se mover, o carro geralmente pode ser movido lentamente com a mão.

Preste atenção se:

• O movimento parece consistente ao longo do trilho.
• Uma colisão repetida aparece em intervalos regulares.
• A carruagem fica visivelmente mais apertada em um ponto.
• Uma roda parece hesitar durante a rotação.
• A carruagem balança quando uma leve pressão é aplicada.

O procedimento exato de inspeção depende do projeto da impressora, portanto, as instruções de montagem do fabricante devem ser seguidas ao fazer ajustes.

Qual é o papel do V Groove?

O formato de uma roda em V foi projetado para funcionar com uma superfície de corrida em formato de V compatível.

O contato angular ajuda a restringir o carro enquanto permite que a roda role ao longo da extrusão.

Essa geometria também significa que a condição de ambas as superfícies é importante.

Se o perfil da roda mudar, a sua relação com o trilho também muda. Uma seção plana, borda lascada, ranhura desgastada ou superfície irregular podem afetar o deslocamento do carro.

Uma pequena mudança pode ser repetida

É aqui que os pontos planos se tornam interessantes do ponto de vista do movimento.

Suponha que uma roda tenha uma área achatada.

Cada vez que a roda gira para essa posição, a mesma irregularidade retorna ao ponto de contato. Se o carro continuar se movendo, o efeito poderá aparecer repetidamente.

Esse padrão mecânico repetido às vezes pode ser mais perceptível do que uma redução geral na suavidade.

Os detritos podem contribuir para a deformação das rodas?

A superfície de rolamento de uma impressora 3D pode coletar poeira, partículas de filamento, detritos de oficina e outros pequenos contaminantes.

Uma superfície de contato limpa permite que a roda e o trilho interajam conforme pretendido.

Quando os detritos ficam presos entre eles, a condição de contato pode mudar. Uma partícula dura pode criar um ponto de pressão localizado, enquanto um material fino pode ficar incrustado na superfície da roda.

Isso não cria automaticamente um ponto plano, mas a contaminação pode contribuir para um contato irregular e mudanças aceleradas na superfície.

Verifique o trilho antes de culpar a roda

Uma roda danificada é fácil de substituir, por isso pode ser tentador concentrar-se na roda imediatamente.

Porém, o trilho também merece atenção.

Procure:

• Detritos visíveis dentro da ranhura.
• Marcas ao longo da superfície de corrida.
• Contaminação incomum.
• Danos ao redor da área de contato.
• Seções onde o carro se comporta de maneira diferente.

Uma roda de substituição instalada contra uma superfície de rolamento contaminada ou danificada pode desenvolver sintomas semelhantes novamente.

O material da roda afeta a formação de pontos planos?

A seleção do material tem um papel na forma como uma roda responde ao contato de longo prazo.

Muitas impressoras 3D de mesa usam rodas de polímero de engenharia porque fornecem uma combinação útil de resistência mecânica, características de baixo atrito e compatibilidade com sistemas de extrusão de alumínio.

Diferentes polímeros não respondem de forma idêntica à pressão, temperatura, umidade ou carga de longo prazo.

As rodas de metal se comportam de maneira diferente das rodas de polímero, enquanto outros materiais projetados podem fornecer sua própria combinação de rigidez e características de contato.

O importante é que o material não pode ser avaliado separadamente do sistema de guia completo.

Para componentes de substituição, combinar a construção da roda com o sistema mecânico original é geralmente mais prático do que selecionar um material apenas com base na aparência.

E quanto ao rolamento dentro da roda?

A roda externa recebe a maior parte da atenção, mas há outro componente dentro dela.

O rolamento suporta a rotação em torno do eixo. Se o rolamento não girar suavemente, a roda poderá apresentar movimentos irregulares mesmo quando sua superfície externa parecer normal.

Um problema de rolamento e um ponto plano podem produzir sensações semelhantes durante o movimento manual.

Por exemplo, um rolamento áspero pode criar resistência repetida à medida que a roda gira. Uma roda danificada pode criar uma sensação semelhante de repetição quando a seção deformada atinge o trilho.

Olhe para a roda e o rumo juntos

Ao investigar movimentos incomuns, faz sentido considerar ambas as partes.

Uma inspeção útil pode incluir:

1. Verificando a superfície externa da roda.
2. Procurando por uma seção achatada visível.
3. Girando a roda lentamente.
4. Verificando se há rugosidade incomum.
5. Inspecionar o eixo e a posição de montagem.
6. Olhando para a superfície de contato do trilho.

Isto dá uma imagem mais completa do que inspecionar apenas a roda.

Como os pontos planos podem afetar a impressão?

O efeito depende da gravidade da deformação e da localização da roda afetada.

Uma pequena mudança pode ser quase imperceptível durante o movimento normal. Uma irregularidade maior pode introduzir alterações periódicas no movimento do carro.

Os possíveis sinais incluem:

• Repetindo padrões de superfície.
• Movimento irregular ao longo de um eixo.
• Um solavanco perceptível durante o movimento manual.
• Vibração do carro.
• Mudanças na consistência da primeira camada.
• Ruído adicional durante a viagem.

Esses sintomas não provam que a roda tenha um ponto plano. Correias, alinhamento da estrutura, rolamentos, ferramentas de montagem, condições de extrusão e outras partes do sistema de movimento podem produzir resultados semelhantes.

É por isso que é útil verificar o sistema mecânico como um todo.

Por que apertar a roda nem sempre é a resposta

Quando um carro parece solto, apertar o ajuste pode parecer uma solução óbvia.

Mas mais pressão não significa automaticamente melhor movimento.

Se a roda já tiver uma superfície danificada ou irregular, o aumento da pressão de contato poderá tornar a irregularidade mais perceptível. Também pode aumentar a resistência e colocar pressão adicional na roda.

Uma abordagem melhor é ajustar o sistema de acordo com o design da impressora e verificar se o carro se move de forma consistente, sem folgas indesejadas.

Há uma diferença entre firme e sobrecarregado

A roda precisa permanecer em contato com o trilho.

Não precisa ser compactado desnecessariamente.

Esta distinção é particularmente importante com rodas de polímero porque a sua resposta à pressão a longo prazo difere daquela dos componentes metálicos rígidos.

Uma mancha plana pode desaparecer por conta própria?

Às vezes, os usuários percebem que uma roda fica melhor depois que a impressora é movida repetidamente.

Isso pode acontecer porque a roda não está mais exatamente na mesma posição ou porque uma pequena deformação se torna menos perceptível durante a rotação contínua.

No entanto, isso não significa que todos os pontos planos se corrigirão sozinhos.

Se a roda apresentar deformação permanente, danos materiais ou perfil claramente alterado, o uso continuado pode simplesmente manter a irregularidade no sistema.

Uma roda danificada visível deve, portanto, ser avaliada em vez de assumir que a impressão adicional irá restaurar a sua forma original.

Quando a roda AV deve ser substituída?

Vale a pena considerar a substituição quando a roda apresenta uma área visível danificada ou quando sua condição afeta claramente o movimento do carro.

Alguns sinais merecem atenção:

Deformação de superfície visível

Uma seção achatada, borda lascada ou perfil de ranhura significativamente alterado indica que a superfície de contato não está mais na condição pretendida.

Repetindo entalhes de movimento

Se o carro travar ou bater repetidamente em um determinado intervalo, inspecione a rotação da roda e a superfície de rolamento.

Instabilidade de transporte persistente

Se o carro não puder ser ajustado para manter um movimento estável sem resistência excessiva, o conjunto da roda poderá precisar de uma inspeção mais detalhada.

Comportamento incomum de rolamento

Um rolamento áspero ou barulhento pode afetar o movimento da roda mesmo quando a superfície externa parece aceitável.

A substituição deve ser baseada na condição real do componente e nos requisitos da montagem da impressora.

Como os fabricantes podem reduzir o risco durante o design do produto?

Para fabricantes que produzem conjuntos de impressoras 3D, a prevenção de manchas planas começa antes que a impressora chegue ao usuário.

A seleção da roda, a geometria do carro, a disposição dos rolamentos, o método de ajuste, a compatibilidade dos trilhos e as condições de armazenamento têm uma função.

Uma montagem bem projetada deve proporcionar contato suficiente para guiar o carro, evitando compressão desnecessária da roda.

O armazenamento faz parte do projeto mecânico

As instruções de armazenamento também podem ser importantes.

Se for esperado que uma impressora permaneça sem uso por longos períodos, a posição do carro e a condição de carga das rodas podem ser consideradas como parte das orientações de manuseio do produto.

Este é um pequeno detalhe, mas pode ajudar a reduzir os problemas associados ao contato estacionário prolongado.

O que os compradores devem observar ao adquirir rodas V de reposição?

Para distribuidores, empresas de reparos e fabricantes de impressoras, a seleção de substituição deve ir além da correspondência com a aparência geral da roda.

Considere:

Um desenho ou amostra existente pode facilitar muito esse processo, principalmente quando a roda faz parte de uma estrutura de impressora customizada.

Uma pequena roda pode dizer muito sobre o sistema de movimento

Um ponto plano pode parecer um simples problema de roda, mas pode revelar algo sobre o sistema mecânico maior.

A roda pode ter sido exposta a pressão de contato excessiva. O carro pode ter permanecido parado por um longo período. O trilho pode precisar de limpeza. O rolamento pode estar contribuindo para a rotação irregular. A montagem também pode precisar de uma verificação de alinhamento.

É por isso que substituir a roda sem compreender as condições circundantes pode por vezes levar ao mesmo problema mais tarde.

Para fabricantes e usuários de impressoras 3D, a abordagem útil é observar a roda, o rolamento, o trilho, o carro e o ajuste juntos. Uma vez compreendida a relação de contato, fica mais fácil decidir se o problema vem da própria roda ou da forma como o sistema de movimento é montado.

As rodas V da impressora 3D podem desenvolver pontos planos quando uma seção da roda permanece sob pressão concentrada por um período prolongado, especialmente quando a força de contato, a posição de armazenamento, o alinhamento ou as condições de funcionamento não são adequadas para a montagem. O comportamento do material, a condição do rolamento, a contaminação e a geometria do trilho também podem influenciar a forma como o problema se desenvolve.

O ponto importante é que uma situação plana não é simplesmente uma mudança cosmética. Como a roda faz parte de um sistema de guia móvel, uma alteração na sua circularidade pode afetar a forma como o carro se desloca ao longo do trilho.

Para os usuários, uma verificação manual lenta do movimento pode fornecer uma indicação antecipada de rolamento irregular. Para os fabricantes, a atenção cuidadosa ao material da roda, à construção do rolamento, à pressão de contato, à compatibilidade dos trilhos e ao design do carro pode ajudar a criar um sistema de movimento mais consistente.

Uma roda em V pode ser uma pequena parte de uma impressora 3D, mas seu trabalho está intimamente ligado ao movimento de todo o carro. Quando a roda permanece devidamente ajustada ao trilho e a montagem circundante está corretamente ajustada, o sistema de movimento tem uma base mecânica mais previsível.
