Como medir um rolo de toldo antes de solicitar uma substituição

Substituindo um rolo de toldo pode ser simples quando o componente original é devidamente documentado antes de ser removido. A roda pode parecer simples, mas o seu tamanho é apenas uma parte da informação necessária para uma substituição adequada. O perfil de execução, a abertura central, o método de montagem e a relação com a guia podem afetar o modo como o componente se ajusta e opera.

Antes de fazer um pedido, reserve um tempo para inspecionar o rolo existente e registrar os detalhes importantes. Uma ferramenta básica de medição, algumas fotografias nítidas e um esboço simples podem fornecer informações úteis, especialmente quando a peça original não possui número de modelo ou marca de identificação.

O segredo é olhar para o rolo como parte do conjunto completo do toldo, em vez de tratar a roda como um componente isolado.

Principais conclusões

• Meça o tamanho da roda, largura, abertura central e perfil de rolamento antes de solicitar uma substituição
• Inspecione a estrutura de montagem e o espaço de instalação disponível em vez de medir apenas a roda
• Verifique a guia ou trilha porque o desgaste ou o desalinhamento podem afetar o funcionamento do rolo de substituição
• Use fotografias nítidas e um esboço simples para documentar formas incomuns ou arranjos de montagem
• Mantenha o rolo original disponível sempre que possível, especialmente ao adquirir um componente não padronizado ou personalizado

Por que medições precisas são importantes

Uma roda de reposição pode parecer quase idêntica à original e ainda assim diferir em aspectos que afetam a instalação. Pequenas alterações na disposição de montagem, no perfil da roda ou na abertura central podem impedir que a peça se encaixe na estrutura existente conforme pretendido.

É por isso que a comparação visual por si só muitas vezes não é suficiente.

Uma inspeção útil deve abranger três áreas:

• A roda e sua superfície de rolamento
• O arranjo de montagem
• A guia ou superfície por onde a roda se desloca

Juntos, esses detalhes fornecem uma descrição mais clara do componente existente e facilitam a comunicação com o fornecedor.

Para sistemas de toldos mais antigos, esta informação pode ser particularmente útil quando não existe um número de peça ou o componente original já não está disponível.

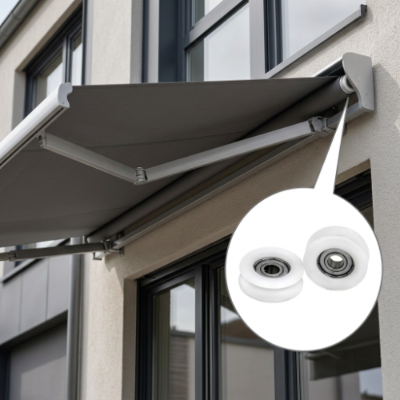

Comece com a montagem completa

Antes de remover o rolo, inspecione como ele fica dentro do mecanismo do toldo.

Tire várias fotos enquanto o componente ainda está instalado. Inclua o suporte circundante, eixo, guia, alojamento ou outras peças que ajudem a mostrar sua posição.

Um conjunto útil de fotografias pode incluir:

• A montagem completa antes da remoção
• Uma visão próxima do rolo
• O perfil lateral
• As faces dianteira e traseira
• O ponto de montagem
• O guia ou trilha
• Componentes próximos que afetam o espaço disponível

Essas imagens fornecem um contexto que as medições por si só nem sempre conseguem capturar.

Registre a direção de instalação

Algumas rodas são simétricas, mas outras têm uma orientação específica. Um flange, ranhura, arranjo de rolamento ou recurso de montagem só podem aparecer em um lado.

Antes da desmontagem, anote rapidamente a direção em que o componente está voltado.

Uma fotografia geralmente é suficiente. Se vários rolos semelhantes estiverem sendo removidos, uma simples etiqueta ou esboço também pode ajudar a manter tudo organizado.

Meça as dimensões da roda principal

Após a remoção, coloque o componente sobre uma superfície plana e limpa. Medir a peça enquanto ela está conectada a outro hardware pode dificultar a identificação dos pontos de referência corretos.

As dimensões principais da roda geralmente fornecem o ponto de partida.

O objetivo não é coletar todas as medições possíveis. Concentre-se nas dimensões que descrevem como o componente se ajusta e funciona.

Observe atentamente o perfil da roda

O tamanho externo fornece apenas parte da imagem. A forma da superfície de corrida pode ser igualmente importante.

Olhe a roda de lado e verifique se a superfície de contato é plana, arredondada, ranhurada, flangeada ou com outro formato.

Uma borda elevada ou seção rebaixada pode ter uma relação específica com a guia. Esses detalhes podem ser difíceis de comunicar usando apenas medições, portanto, uma fotografia lateral nítida é útil.

Design separado do desgaste

Um rolo mais antigo pode ter sido exposto a movimentos repetidos durante um longo período. Sua superfície pode ficar polida, arranhada, achatada ou desgastada de outra forma.

Não assuma automaticamente que cada marca visível representa o design original.

Se outra roda correspondente estiver disponível e parecer menos desgastada, compare as duas. As diferenças entre os componentes podem ajudar a mostrar quais recursos fazem parte do perfil original e quais são o resultado do uso.

Isto é especialmente útil quando a superfície de corrida mudou visivelmente.

Verifique cuidadosamente a abertura do centro

O centro da roda merece atenção especial porque conecta o componente rotativo ao resto do mecanismo.

Dependendo da construção, o centro pode conter um rolamento, bucha, inserto metálico, conexão de eixo ou outro elemento de suporte.

Primeiro identifique o que está realmente presente antes de registrar a dimensão.

Verifique se:

• O centro é uma abertura simples
• Um rolamento é instalado dentro
• Uma bucha está presente
• O eixo passa através do componente
• O eixo gira com a roda
• A roda gira em torno de um eixo fixo

Essas diferenças podem afetar a forma como um componente de substituição precisa ser construído.

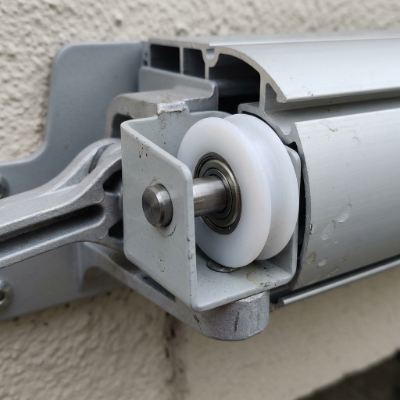

Não negligencie a estrutura de montagem

Um dos erros comuns durante a substituição é concentrar-se na roda e negligenciar a forma como ela está instalada.

Uma roda pode ter dimensões externas semelhantes a outro componente, mas usar um método de montagem completamente diferente.

Observe a conexão entre o rolo e a estrutura do toldo.

Pode ser apoiado por:

• Um pino fixo
• Um eixo
• Um eixo
• Um colchete
• Um rolamento
• Uma bucha
• Uma habitação integrada

Tire uma fotografia da área de montagem antes da desmontagem e outra após a remoção do rolo.

Isto torna mais fácil compreender a relação entre a roda e a estrutura circundante.

Verifique o espaço disponível

Também vale a pena registrar o espaço ao redor do rolo.

Procure suportes, tampas, eixos, trilhos ou outros componentes próximos que possam interferir na instalação.

Uma substituição não precisa apenas corresponder à própria roda. Também precisa funcionar dentro do espaço disponível na montagem existente.

Inspecione o guia ou trilha

A superfície onde a roda se desloca pode fornecer informações úteis sobre o componente.

Procure marcas que mostrem a área de contato normal. Às vezes, isso pode revelar se a roda está girando centralmente ou fazendo contato mais forte com um dos lados.

Verifique também o guia circundante para:

• Sujeira ou detritos
• Arranhões
• Deformação
• Fixadores soltos
• Desgaste irregular
• Mudanças na forma original

Se a guia estiver danificada ou desalinhada, a substituição do rolete por si só pode não resolver o problema mecânico subjacente.

É por isso que o guia deve ser inspecionado durante o mesmo processo, em vez de ser tratado como uma preocupação separada.

Uma fotografia nítida pode explicar o que os números não conseguem

As medidas são importantes, mas algumas formas são difíceis de descrever com precisão com números.

Considere um rolo com borda curva, centro deslocado e um pequeno recurso de montagem em um dos lados. Uma lista de dimensões pode descrever a peça, mas uma fotografia lateral pode mostrar a relação entre essas características com muito mais clareza.

Para uma consulta de substituição, utilize fotografias com boa iluminação e fundo simples.

Tente incluir:

• Uma visão geral
• Uma vista lateral
• Um close do centro
• Uma vista da área de montagem
• Uma fotografia mostrando o componente em sua posição original

Uma régua ou ferramenta de medição também pode ser colocada ao lado da peça em uma fotografia para referência visual.

Quando um esboço simples se torna útil

Alguns rolos são fáceis de descrever. Outros têm formas incomuns ou arranjos de montagem que são mais fáceis de entender através de um desenho.

Um esboço básico não precisa seguir padrões formais de desenho de engenharia.

Desenhe o componente pela frente e pela lateral e marque as dimensões importantes. Mostre a localização do eixo ou eixo e indique a superfície que entra em contato com a guia.

Isso pode ajudar a responder a várias questões práticas:

• Onde está o centro rotativo?
• Qual lado fica voltado para o suporte?
• Qual superfície entra em contato com o guia?
• Quais dimensões pertencem à roda?
• Quais dimensões pertencem à estrutura de montagem?

Para componentes customizados, esse tipo de referência pode facilitar muito a comunicação.

Mantenha a peça original disponível

Se possível, não descarte o rolo antigo imediatamente após fazer as medições.

Uma amostra física pode fornecer informações difíceis de capturar em fotografias ou notas escritas. Ele pode mostrar o perfil real da roda, disposição dos rolamentos, recursos de montagem e sinais de desgaste.

Isto pode ser particularmente útil quando o componente é incomum ou quando o projeto original não possui um número de modelo facilmente identificável.

Para fabricantes e fornecedores que trabalham com componentes de polias e rolos não padronizados, uma amostra combinada com desenhos, fotografias e informações de aplicação pode fornecer uma referência útil para discutir uma substituição ou um projeto personalizado.

Preparando uma solicitação de substituição clara

Assim que a inspeção for concluída, organize as informações em uma especificação simples.

Uma investigação útil pode incluir:

• Aplicação: Onde o componente é usado
• Componente existente: Descrição e fotografias da peça original
• Informações da roda: Dimensões principais e perfil de corrida
• Informações do centro: Furo, rolamento, bucha ou arranjo de eixo
• Informações de montagem: Suporte, eixo, pino ou estrutura de alojamento
• Informações do guia: Fotografias ou descrição da superfície de contato
• Condição: Desgaste visível, rachaduras, deformação ou outros danos
• Quantidade: Requisito de compra aproximado
• Amostra: Se o componente original pode ser fornecido para referência
• Personalização: Se um componente padrão ou personalizado está sendo considerado

Isto dá ao fornecedor um ponto de partida muito mais claro do que uma única fotografia ou uma medição.

Para aplicações que envolvem polias e rolos personalizados, a HUNE pode usar esse tipo de informação dimensional e de aplicação ao discutir requisitos de componentes não padronizados.

O que revisar antes de fazer o pedido

Roda

Verifique as dimensões principais e certifique-se de que o perfil de corrida foi registrado corretamente.

Centro

Confirme se o componente utiliza furo simples, rolamento, bucha, eixo ou outro arranjo interno.

Montagem

Compare a conexão original com a estrutura de substituição proposta.

Guia

Certifique-se de que o perfil da roda corresponda à superfície onde ela atua.

Espaço de instalação

Verifique a área circundante em busca de algo que possa afetar o encaixe ou o movimento.

Condições Operacionais

Considere o ambiente no qual o componente é usado. Os sistemas de toldos externos podem encontrar umidade, poeira, mudanças de temperatura e movimentos repetidos. Estas condições podem ser relevantes quando se discute material e construção.

Uma lista de verificação prática de medição

Antes de enviar as informações a um fornecedor, certifique-se de ter coberto o seguinte:

• Fotografe o rolo antes da remoção
• Registre as principais dimensões da roda
• Verifique o perfil lateral
• Inspecione a abertura central
• Identifique qualquer rolamento ou bucha
• Registre a disposição do eixo, eixo ou pino
• Fotografe o suporte de montagem
• Inspecione o guia ou trilha
• Observe desgaste ou deformação visível
• Verifique o espaço de instalação disponível
• Prepare um esboço simples se o componente tiver um formato incomum
• Mantenha a peça original disponível quando possível
• Explique como e onde o rolo é usado
• Indique se um componente personalizado pode ser necessário

Perguntas frequentes

Que medidas devo tomar antes de encomendar um rolo para toldo? Registre o diâmetro da roda, largura, abertura central, perfil de rolamento, disposição de montagem e espaço de instalação disponível. Fotografias da montagem completa podem fornecer contexto adicional.

Medir o diâmetro externo é suficiente? Não. A dimensão externa descreve apenas uma parte do componente. A disposição central, o perfil de execução, a estrutura de montagem e a relação com a guia também podem afetar a compatibilidade.

Devo manter o rolo original depois de medi-lo? Quando possível, sim. A peça original pode fornecer informações úteis sobre seu perfil, recursos de montagem, disposição interna e condição de desgaste que podem ser difíceis de capturar apenas por meio de medições.

Por que devo fotografar o rolo antes de removê-lo? Uma fotografia instalada mostra a orientação do componente e a relação com suportes, eixos, guias e outras peças próximas. Este contexto pode ajudar a esclarecer os requisitos de substituição.

Um fornecedor pode fazer um rolo personalizado a partir de uma amostra? Uma amostra física, combinada com medições, fotografias, informações de aplicação e detalhes de montagem, pode fornecer informações de referência úteis ao discutir um rolo não padronizado ou personalizado.

Uma boa medição começa com todo o sistema

Um rolo pode ser uma parte relativamente pequena de um conjunto de toldo, mas suas dimensões e relação de montagem podem ter um efeito direto em como ele se ajusta e se move.

Por esse motivo, o fornecimento de reposição deve começar com um diâmetro maior que o externo. O perfil da roda, a disposição central, a estrutura de montagem, a guia e o espaço de instalação disponível fornecem informações úteis.

Algumas fotografias nítidas e dimensões cuidadosamente registradas podem tornar o processo muito mais fácil, principalmente quando se trata de um componente mais antigo ou fora do padrão.

A abordagem prática é simples: inspecione a montagem completa, meça as áreas importantes, documente o arranjo de montagem e mantenha a peça original disponível para comparação sempre que possível. Isso dá aos compradores e fabricantes uma compreensão mais clara do componente e sua função no sistema de toldo.
