Quais dimensões do rolo do toldo são importantes para um ajuste adequado do sistema

Ao substituir ou desenvolver um rolo de toldo, saber quais dimensões do rolo de toldo são importantes para um ajuste adequado do sistema? é uma parte importante do processo. Um rolo pode parecer um componente pequeno e simples, mas suas dimensões afetam como ele se posiciona dentro do conjunto, entra em contato com a guia, se conecta ao eixo e se move durante a operação. A escolha apenas pela aparência pode, portanto, criar problemas durante a instalação.

Para toldos retráteis, sistemas de sombra de pátio, toldos para trailers, estruturas dobráveis ​​e mecanismos semelhantes, o rolo deve ser considerado como parte da montagem completa. Diâmetro, largura, furo, posição do eixo, perfil e espaço de instalação disponível contam uma parte diferente da história.

O objetivo não é coletar todas as medições possíveis. É identificar as dimensões que realmente afetam o ajuste e o movimento.

Por que as dimensões dos rolos precisam ser consideradas em conjunto

Um rolo não funciona sozinho. Normalmente funciona com eixo, suporte, rolamento ou bucha, guia, trilho, estrutura ou outro componente móvel.

A alteração de uma dimensão pode afetar outra parte da montagem.

Por exemplo, um diâmetro de roda diferente pode alterar a posição da estrutura móvel em relação à guia. Uma roda mais larga pode interferir com um suporte próximo. Um furo diferente pode impedir que o eixo existente se encaixe corretamente. Mesmo quando a forma externa parece semelhante, a instalação geral pode ser diferente.

É por isso que uma substituição não deve ser selecionada apenas a partir de uma medição.

Uma maneira útil de pensar sobre o processo é:

Tamanho do rolo → posição de montagem → contato com guia → movimento do conjunto

Se uma parte desta corrente não corresponder, o rolo poderá não funcionar conforme esperado.

Quais dimensões do rolo do toldo você deve verificar?

Vale a pena registrar diversas dimensões ao identificar um rolo existente ou preparar um novo projeto.

Nem todo projeto requer todas essas medições. Os pontos relevantes dependem de como o rolo é utilizado.

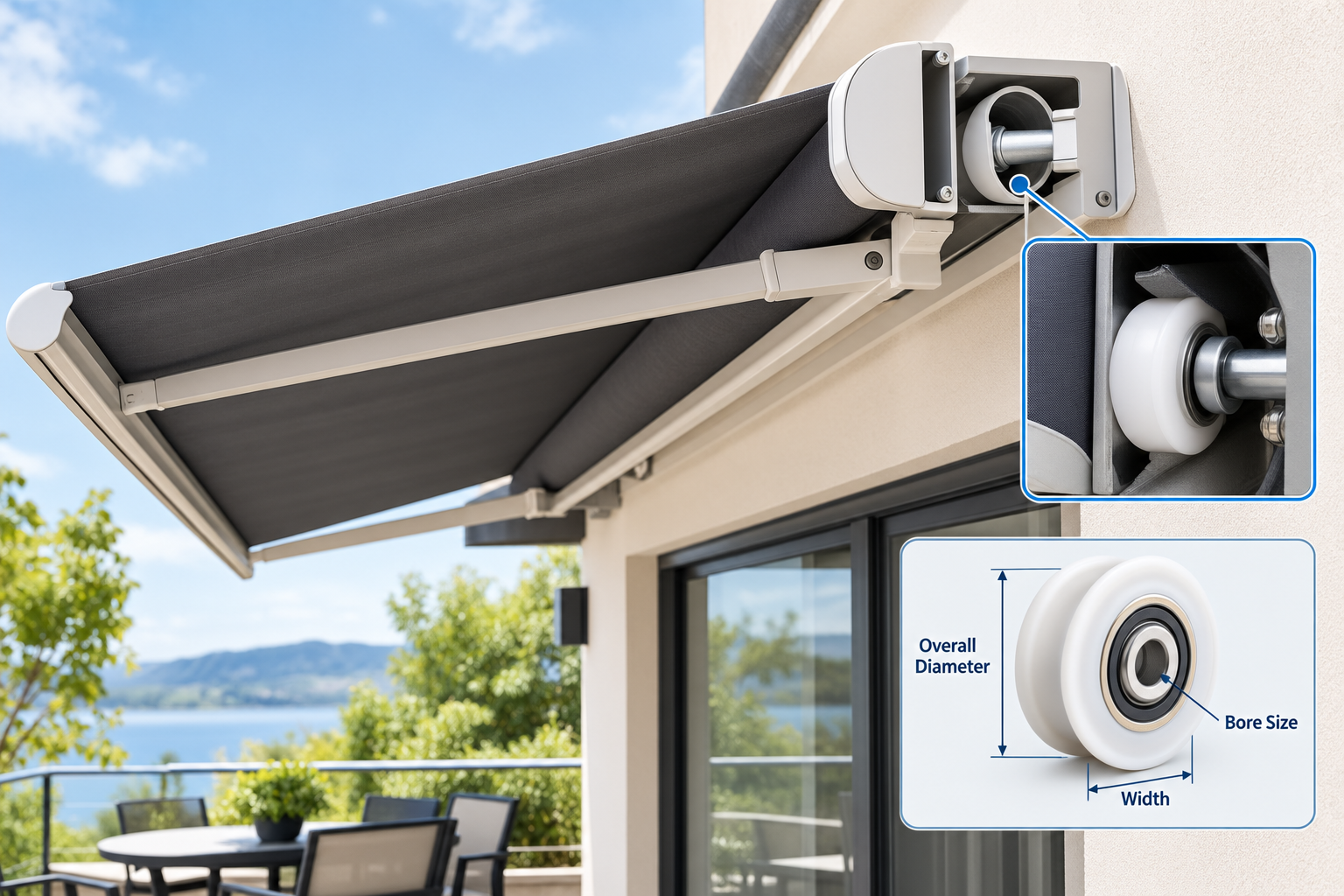

O diâmetro externo afeta a posição de corrida

O diâmetro externo costuma ser uma das primeiras dimensões que as pessoas medem, mas sua importância vai além da simples descrição do tamanho da roda.

Ele pode determinar onde o rolo fica em relação à pista ou guia. Se a substituição tiver um diâmetro visivelmente diferente, a seção móvel pode ficar mais alta ou mais baixa do que o pretendido.

Essa mudança pode influenciar a folga entre peças próximas. Também pode alterar a posição de uma estrutura, carro ou componente de suporte.

Por esta razão, o diâmetro deve ser considerado em conjunto com a estrutura circundante, em vez de ser tratado como um número isolado.

A largura determina mais do que a área de contato

A largura da roda é outra dimensão útil.

Um rolo precisa de espaço suficiente para assentar corretamente na superfície de rolamento, mas também precisa de espaço lateral suficiente. Se a roda for muito larga para o espaço disponível, ela poderá roçar no suporte ou na parede guia. Se for mais estreito que o projeto original, sua posição de contato poderá mudar.

A largura correta depende, portanto, do espaço físico ao redor da roda.

Ao medir uma peça existente, verifique a própria roda e a folga entre a roda e os componentes vizinhos.

Como o furo afeta a compatibilidade?

O furo é a abertura no centro do rolo. Está diretamente relacionado ao eixo, eixo, pino ou arranjo de rolamento usado pela montagem.

Uma roda de substituição pode ter um diâmetro externo correspondente e ainda assim não encaixar porque a conexão central é diferente.

O furo deve, portanto, ser verificado juntamente com:

• Tipo de eixo ou eixo
• Arranjo de rolamento
• Construção de cubo
• Método de retenção
• Folga lateral disponível
• Posição da roda dentro do suporte

Em alguns projetos, a roda gira em torno de um eixo. Em outros, um rolamento é integrado à roda. As mesmas dimensões externas podem, portanto, descrever componentes com estruturas internas diferentes.

Este é um dos motivos pelos quais uma fotografia do rolo instalado pode ser útil ao solicitar uma substituição.

O perfil da roda é tão importante quanto o tamanho?

Em muitas aplicações, sim.

Um rolo não é simplesmente um objeto redondo. Sua superfície de rolamento pode ser plana, ranhurada, curva, flangeada ou moldada para uma guia específica.

O perfil determina onde a roda faz contato.

Considere um exemplo simples. Um rolo projetado para funcionar em uma superfície plana tem uma relação de contato diferente daquele destinado a assentar dentro de uma ranhura. Duas rodas podem ter diâmetros externos semelhantes, mas ainda assim pertencerem a arranjos mecânicos diferentes.

Combine a superfície de corrida, não apenas a roda

Ao verificar um rolo de toldo existente, inspecione a área onde a roda realmente funciona.

Procure:

• Superfícies de contato planas
• Sulcos ou canais
• Bordas de guia elevadas
• Flanges laterais
• Seções de corrida curvas
• Espaços guia fechados
• Sinais de contato desigual

A condição da pista também pode fornecer informações úteis. Marcas de desgaste podem mostrar onde o rolo normalmente entra em contato com a estrutura circundante.

Isto pode ser particularmente útil quando a peça original está desgastada e o seu perfil já não é fácil de identificar.

E quanto ao espaço geral de instalação?

Um rolo pode ter as dimensões básicas corretas e ainda assim ser inadequado se não houver espaço suficiente ao seu redor.

Este é um detalhe fácil de ignorar durante o trabalho de substituição.

Meça o espaço ao redor do componente, não apenas o próprio componente. Verifique a distância entre a roda e o suporte, membros próximos da estrutura, superfícies de guia, fixadores e outras peças móveis.

Uma inspeção útil deve responder a diversas questões práticas:

1. O rolo pode entrar na posição de montagem?
2. Ele pode girar sem tocar nas partes próximas?
3. A roda permanece alinhada com a guia?
4. Há espaço suficiente para o eixo ou rolamento?
5. O hardware de retenção pode ser instalado?
6. A montagem ainda percorre todo o seu caminho operacional?

Estas questões transformam uma simples verificação dimensional em uma avaliação de ajuste adequada.

Por que a posição do eixo pode alterar todo o conjunto

O centro de um rolo nem sempre está posicionado da mesma forma em relação à sua estrutura de montagem.

Uma pequena alteração na localização do eixo pode afetar a altura, o ângulo ou a posição do componente circundante. Isto é importante quando o rolo faz parte de um carro, braço, suporte ou sistema de movimento guiado.

Por exemplo, se o centro da roda estiver diferente do projeto original, o rolo poderá entrar em contato com a guia em um ponto diferente. Isso pode mudar a forma como a carga é transferida pela montagem.

Portanto, ao substituir um rolo não padronizado, meça a relação entre o centro da roda e a estrutura de montagem em vez de registrar apenas o diâmetro da roda.

Uma simples ordem de medição pode economizar tempo

Não há necessidade de medir tudo aleatoriamente.

Uma sequência prática é mais fácil de seguir:

Etapa 1: fotografe a montagem completa

Tire uma fotografia mais ampla antes de remover o rolo. Isso mostra como o componente está posicionado.

Etapa 2: remova e inspecione o rolo

Depois de removido, examine a roda, o cubo, o furo, o perfil e a área de montagem.

Etapa 3: registre as dimensões principais

Comece com diâmetro externo, largura, furo e altura total.

Etapa 4: verifique o perfil

Observe atentamente a superfície de rolamento e qualquer ranhura, flange ou seção curva.

Etapa 5: Avalie a relação de montagem

Registre como a roda se posiciona em relação ao eixo, suporte, guia e peças próximas.

Etapa 6: compare o rolo com o guia

O guia pode revelar informações que a própria roda não consegue. Fotografe os dois juntos quando possível.

Este processo cria uma referência mais clara para um fornecedor, equipe de manutenção ou projetista de produto.

O que acontece quando uma dimensão é ligeiramente diferente?

Nem toda diferença dimensional significa automaticamente que um rolo não pode funcionar. O efeito depende de onde ocorre a diferença e de como o sistema é projetado.

Uma mudança numa superfície externa não crítica pode ter pouco efeito prático. Uma alteração no furo, no perfil de funcionamento ou na posição de montagem pode ser muito mais significativa.

É por isso que a tolerância dimensional deve ser considerada em relação à função.

Para fontes de reposição, é útil separar as medições em três grupos:

Essa abordagem facilita a compreensão da inspeção e ajuda a evitar medições desnecessárias.

Quando um rolo personalizado deve ser considerado?

Os componentes padrão podem funcionar bem quando o projeto original já segue uma configuração de rolo estabelecida.

Um rolo personalizado pode ser considerado quando o componente existente tem um perfil incomum, furo não padronizado, estrutura de montagem especial, espaço de instalação limitado ou um design que é difícil de combinar com um substituto disponível.

A personalização também pode fazer sentido durante o desenvolvimento OEM, quando o rolo precisa ser projetado em torno de uma estrutura ou guia específica.

Para estes projetos, as dimensões devem ser consideradas como parte do desenho mecânico completo e não como uma especificação de produto independente.

Um fornecedor pode precisar de informações sobre a guia, o eixo, o suporte de montagem, o ambiente operacional e o movimento pretendido antes de confirmar um projeto adequado.

Para a produção personalizada de polias e rolos, fabricantes como a HUNE podem revisar a estrutura e desenvolver um componente de acordo com as condições de montagem e movimento exigidas. A linha de produtos da HUNE inclui diferentes perfis de polias e soluções personalizadas de polias, que podem ser relevantes quando um componente padrão não corresponde ao arranjo mecânico existente.

Como os compradores podem preparar melhores informações sobre os rolos?

Uma solicitação clara pode tornar a comunicação técnica muito mais fácil.

Em vez de enviar apenas uma medição, prepare um pequeno pacote informativo contendo:

• Fotos do vídeo original
• Fotos da instalação completa
• Principais medidas dimensionais
• Detalhes do perfil da roda
• Informações sobre eixo ou eixo
• Guia ou rastreia fotografias
• Método de montagem
• Tipo de aplicativo
• Requisito de substituição ou novo desenvolvimento
• Quantidade de compra esperada

Um desenho é útil quando disponível, mas nem sempre é necessário no início. Uma amostra física e fotografias nítidas também podem ajudar o fabricante a entender o componente.

Uma lista de verificação prática antes de fazer o pedido

Antes de confirmar a substituição do rolo do toldo, revise os seguintes pontos:

Roda

• Diâmetro externo
• Largura
• Perfil
• Furo
• Estrutura central

Montagem

• Eixo ou eixo
• Posição do suporte
• Método de retenção
• Espaço de instalação disponível

Condições de funcionamento

• Formato do guia
• Posição de contato
• Liberação
• Direção do movimento
• Possíveis seções curvas

Aplicação

• Tipo de toldo
• Exposição ao ar livre
• Frequência de movimento
• Substituição ou novo design

Esta lista de verificação não requer cálculos de engenharia complicados. Seu objetivo é garantir que a relação física entre o rolo e o restante do sistema seja compreendida antes de um pedido ser feito.

Principais conclusões

• Diâmetro externo affects the roller's running position within the assembly.
• Roda width needs to be considered together with contact area and side clearance.
• Furo dimensions should match the shaft, axle, pin, or bearing arrangement.
• O perfil de execução precisa corresponder à guia ou superfície de contato.
• A posição do eixo pode afetar a altura, o ângulo e o movimento dos componentes circundantes.
• Espaço de instalação disponível should be checked before confirming a replacement.
• Fotos do rolo, estrutura de montagem e guia podem fornecer informações úteis juntamente com as medições.
• Rolos personalizados podem ser considerados quando perfis incomuns, estruturas de montagem ou restrições de espaço dificultam a correspondência de componentes padrão.

A dimensão certa é aquela que suporta todo o sistema

O dimensionamento do rolo do toldo não é simplesmente uma questão de encontrar uma roda com o mesmo diâmetro externo. O ajuste adequado depende de como as diversas dimensões funcionam juntas.

O diâmetro afeta a posição de corrida. A largura afeta o contato e a folga. O furo determina a conexão do eixo. O perfil controla a interação com o guia. As dimensões de montagem determinam se o rolo pode assentar corretamente dentro do conjunto.

O espaço circundante também é importante.

Por esse motivo, a abordagem mais útil é inspecionar primeiro o mecanismo completo e depois identificar as dimensões que controlam a instalação e o movimento. Algumas medições bem escolhidas, apoiadas por fotografias e informações de aplicação, podem fornecer uma base muito mais clara para fornecimento de substituição ou desenvolvimento personalizado.

Quando o rolo é tratado como parte do sistema do toldo e não como uma roda isolada, as verificações dimensionais tornam-se muito mais fáceis de compreender. É também aí que a seleção cuidadosa dos componentes pode ajudar a reduzir problemas de montagem evitáveis ​​durante a montagem e manutenção.
